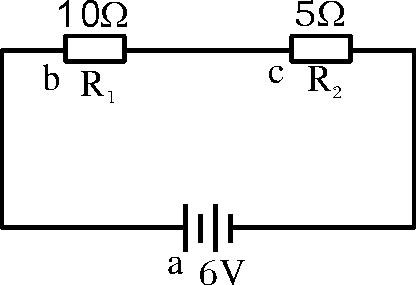

如图所示，电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另两根导线都是好的，为了查出断导线，某同学想先将万用表的红表笔接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数。问万用表应调在哪档，符合操作规程？（ ）
- A.直流10V档
- B.直流0.5A档
- C.直流2.5V档
- D.欧姆档
热度🔥1
参考答案：A
解析：
假如用直流0.5A档；如果R2和电源连接正常，而AB或AC断开，则电表示数应为6V除以5Ω（R2）等于1.2安培，大于电表示数将烧毁电表。所以B选项错误；假如用直流2.5V档；如果AB或AC断开，那么电表示数超出量程也将烧毁电表。所以C选项错误；
因为线路中有电压存在，所以不能用欧姆档直接测量。故D选项错误。因此此题选择A。
假如用直流0.5A档；如果R2和电源连接正常，而AB或AC断开，则电表示数应为6V除以5Ω（R2）等于1.2安培，大于电表示数将烧毁电表。所以B选项错误；假如用直流2.5V档；如果AB或AC断开，那么电表示数超出量程也将烧毁电表。所以C选项错误；
因为线路中有电压存在，所以不能用欧姆档直接测量。故D选项错误。因此此题选择A。
